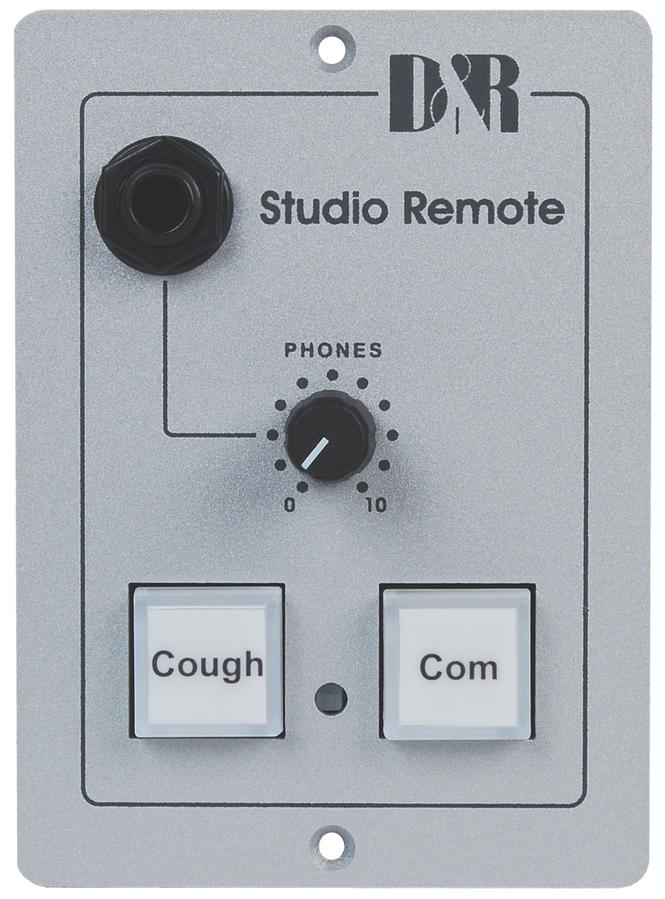

D&R STUDIO REMOTE – 아나운서 원격 제어 패널
Studio Remote는 믹싱 콘솔과 아나운서 또는 게스트 사이의 모니터링·통신 인터페이스입니다. 헤드폰 앰프, Cough와 엔지니어 통신 버튼, 상태 표시를 하나의 소형 패널에 제공하며 주요 D&R 콘솔과 연동됩니다.
주요 특징
- 헤드폰 앰프와 음량 조절
- Cough와 엔지니어 통신 버튼
- Red/Green 상태 LED
- 2채널 모니터 믹서
- AXUM·AXITE·AURON·Airlab·Airence·Airmate·Airlite 연동
추천 활용
- 아나운서 부스
- 게스트 좌석과 인터뷰 룸
- 라디오 스튜디오 헤드폰 모니터링
제품 정보
| 브랜드 | D&R Broadcast |
| 모델 | STUDIO REMOTE |
| 제품 유형 | 스튜디오 장비 |
| 상담 | 설치 환경과 구성에 따라 별도 견적 |
세부 사양
Phones output (front panel, stereo jack)
Tip: phones left (> 16 Ohm) Ring: phones right (> 16 Ohm) Sleeve: GND Power output: 150mW into 16 Ohm 75mW into 32 Ohm 45mW into 64 Ohm Dimensions: Width x Depth x Height: 80x110x50mm Drop-through hole: 92x72mm Front panel thickness: 2mm Corner radius: R=4.00
Audio input (back of the PCB)
RJ45 or stereo jack Tip: left (10kOhm) Ring: right (10kOhm) Sleeve: GND EAN code: 7436917140172 7436917140189
Head-phones (headphone RJ45 are connected in parallel.) pin name function 1 1A Audio-input 1 left 2 1B Audio-input 1 right 3 2A Audio-input 2 left 6 2B Audio-input 2 right 5 3A N.C. 4 3B N.C. 7 4A N.C. 8 4B N.C. shielding Audio GND shielding
Microphone pin name function 1 1A Mic-output in-phase 2 1B Mic-output out-phase 3 2A N.C. 6 2B N.C. 5 3A Led 1 (TTL) 4 3B Switch 1 (TTL) 7 4A Led 2 (TTL) 8 4B Switch 2 (TTL) shielding GND reference for TTL shielding Always use shielded cat5 cable to prevent hum. The pin-out is equal to the AXUM / AXITE RJ45 audio connections.
Remote jack S1 and S2 on the back PCB pin name function Tip Led Connected to "ON" signalling (TTL) Ring Switch Connected to "COM" switch (TTL) Sleeve GND Reference for TTL
Remote jack S1 and S2 on the back PCB pin name function Tip COM Connected to "COM" switch (TTL) Ring Cough Connected to "Cough" switch (TTL) Sleeve GND Reference for TTL
