DCI-100 OSC GPO Controller
OSC 신호를 안정적인 접점 제어로 변환하는 전문 GPO 컨트롤러
DGC DCI-100은 디지털 믹서 및 오디오 네트워크 환경에서 발생하는 OSC 신호를 수신하여 릴레이 접점 출력으로 변환하는 OSC GPO 컨트롤러입니다.
방송, 공연장, 회의실, 예배당, 스튜디오, AV 시스템 등에서 장비 간 자동 제어가 필요한 환경에 적합합니다.
네트워크를 통해 믹서의 채널 상태, 페이더 값, 뮤트 상태 등 OSC 데이터를 감지하고, 설정된 조건에 따라 외부 장비를 ON/OFF 하거나 순간 트리거 방식으로 제어할 수 있습니다.
주요 특징
1. LAN 기반 OSC 제어
DCI-100은 이더넷 네트워크를 통해 OSC 데이터를 수신합니다.
제품 내부 웹 설정 화면에서 Device IP, Gateway, Subnet, DNS, Mixer IP, Local OSC Port, Mixer OSC Port를 설정할 수 있어 현장 네트워크 환경에 맞게 유연하게 운용할 수 있습니다.
2. 8채널 릴레이 GPO 출력
최대 8개의 릴레이 출력을 통해 외부 장비를 제어할 수 있습니다.
릴레이 접점은 조명, 램프, 표시등, 외부 제어 입력, 시스템 트리거 장비 등과 연동할 수 있습니다. 업로드된 핀 구성 자료에서도 K1~K8 릴레이 접점 구성이 확인됩니다.
3. 다양한 릴레이 동작 모드
Level-NO, Level-NC, Trigger-NO, Trigger-NC
4. 릴레이별 조건 설정
각 릴레이는 여러 OSC 조건을 등록하여 운용할 수 있습니다.
웹 설정 화면에서 이름, OSC Address, ON 임계값, OFF 임계값을 입력할 수 있어 특정 채널, 페이더, 뮤트, 레벨 값 등에 따라 릴레이 동작을 세밀하게 구성할 수 있습니다.
5. 웹 브라우저 기반 설정 화면
별도 전용 프로그램 없이 웹 브라우저에서 설정할 수 있습니다.
네트워크 설정, 믹서 IP, OSC 포트, 릴레이 모드, 테스트 ON/OFF, 초기화, OSC 모니터링 기능을 제공하여 설치와 유지보수가 간편합니다.
6. 실시간 상태 확인

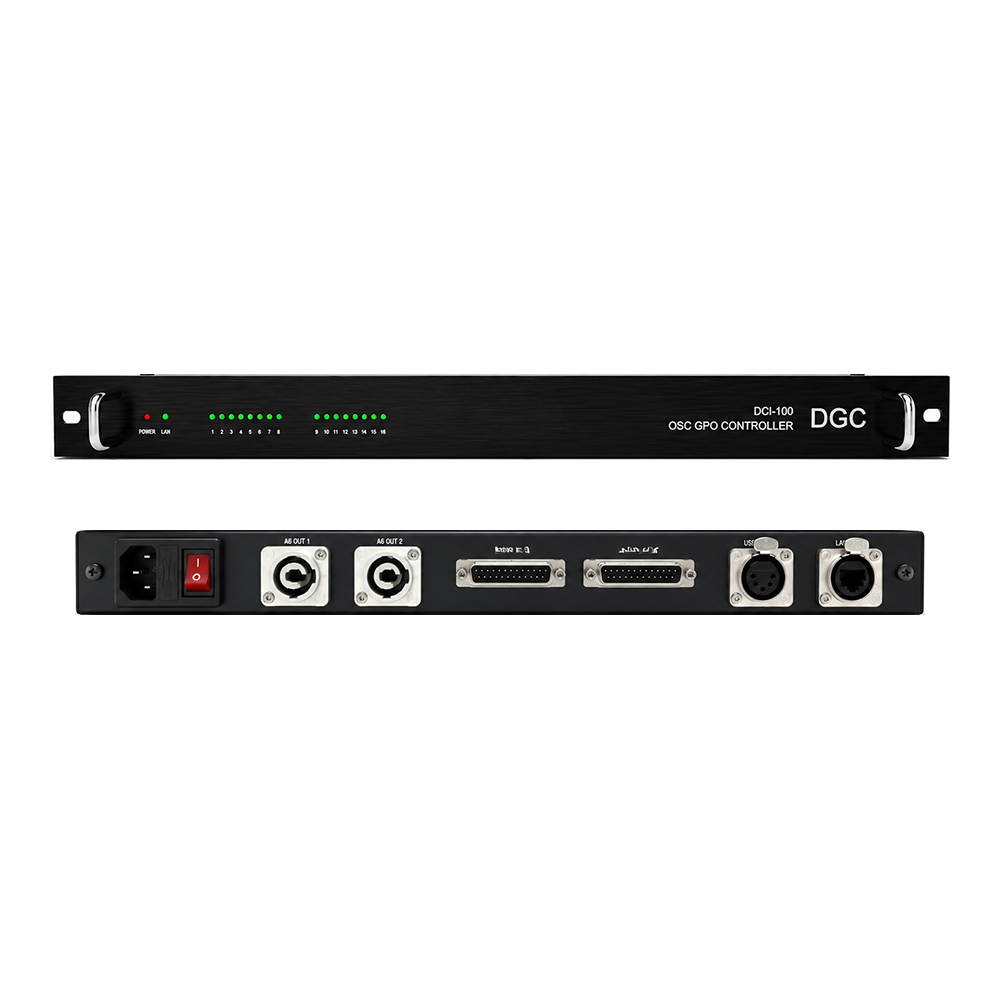

전면 패널의 POWER, LAN 및 동작 상태 LED를 통해 장비 상태를 빠르게 확인할 수 있습니다.
OSC 수신 및 릴레이 동작 상태를 웹 화면의 OSC Monitor에서도 확인할 수 있어 현장 점검이 편리합니다.
적용 분야
DCI-100 OSC GPO Controller는 다음과 같은 환경에서 활용할 수 있습니다.
디지털 믹서 상태에 따른 외부 장비 자동 제어
방송실 ON-AIR 램프 및 Tally 시스템 연동
회의실 마이크 상태 표시등 제어
공연장, 예배당, 강당의 음향 시스템 자동화
앰프, 프로세서, 영상 장비, 조명 장비의 접점 트리거
특정 채널 레벨 또는 OSC Address 조건에 따른 릴레이 출력
제품 사양
항목 내용
제품명 : DCI-100 OSC GPO Controller
브랜드 : DGC
제어 방식 : Ethernet 기반 OSC 수신
출력 방식 : 릴레이 GPO 출력
릴레이 수 : 8채널
설정 방식 : 웹 브라우저 기반 설정 페이지
릴레이 모드 : Level-NO, Level-NC, Trigger-NO, Trigger-NC
조건 설정 : 릴레이별 OSC Address, ON/OFF 임계값 설정
네트워크 설정 : Device IP, Gateway, Subnet, DNS, Mixer IP, OSC Port 설정
상태 표시 : POWER, LAN, 동작 상태 LED
사용 방법
DCI-100을 네트워크에 연결합니다.
웹 브라우저에서 제품 IP로 접속합니다.
Mixer IP와 OSC Port를 설정합니다.
릴레이별 OSC Address와 ON/OFF 임계값을 입력합니다.
Level 또는 Trigger 모드를 선택합니다.
TEST ON/OFF 및 OSC Monitor로 동작을 확인합니다.
설정 저장 후 현장 장비와 연동하여 운용합니다.
